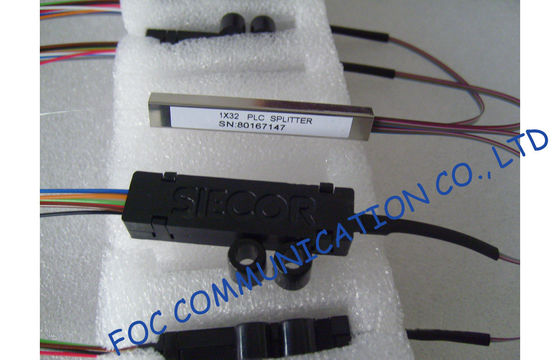

Le ruban éventent le × 32 du diviseur 1 de PLC de fibre pour la distribution de signal optique
Cette technologie optique du circuit d'onde lumineuse de Planer d'utilisation de diviseur (PLC) pour le rapport de fente 2, 4, 8,16, 32 et 64. Le type micro de tube de diviseur optique se rapporte au port 0,9 millimètres de sortie de canal multi sans lacets de fibre avec un design compact et facile à utiliser directs.
Le diviseur planaire de circuit d'onde lumineuse (diviseur de PLC) est un genre de dispositif optique intégré de distribution d'énergie de guide d'ondes basé sur le substrat de quartz. Il a les avantages du petit volume, grande largeur de bande, fiabilité élevée, excellente uniformité. Le diviseur de fibre optique est particulièrement approprié aux réseaux optiques passifs (EPON, BPON, GPON) qui est relié à l'équipement terminal et réalise la distribution d'énergie optique.
La COMMUNICATION Cie., Ltd de FOC fournit les diviseurs optiques de la fibre 1*N et 2*N. Et ces diviseurs de PLC peuvent être faits selon la demande de client.
Caractéristiques
Basse perte par insertion
Bas PDL
Perte de rendement élevé
Division uniforme de puissance
Design compact
Longueur d'onde fonctionnante large
Température de fonctionnement large
Excellente stabilité environnementale et mécanique
Qualifié sous Telcordia GR-1221 et GR-1209
Applications
FTTX (FTTP, FTTH, FTTN, FTTC)
Réseaux optiques passifs (PON)
LANs (LAN)
Systèmes de CATV
Distribution de signal optique
Équipements d'essai
Caractéristiques optiques
|
Paramètre
|
Unité
|
Spécifications (catégorie de P)
|
|
Nombre de la Manche
|
|
1X2
|
1X4
|
1X8
|
1X16
|
1X32
|
1X64
|
|
Longueur d'onde d'opération
|
nanomètre
|
1260~1650
|
|
Perte par insertion (maximum)
|
DB
|
4,3
|
7,4
|
10,7
|
13,9
|
17,2
|
21,5
|
|
Uniformité (maximum)
|
DB
|
0,5
|
0,8
|
1,0
|
1,4
|
1,6
|
2,0
|
|
Perte de personne à charge de polarisation
|
DB
|
0,2
|
0,3
|
0,3
|
0,3
|
0,3
|
0,5
|
|
Perte de retour
|
DB
|
≥50
|
|
Directivité
|
DB
|
≥50
|
|
Température de fonctionnement
|
℃
|
-40~+85
|
|
Température de stockage
|
℃
|
-40~+85
|
|
Paramètre
|
Unité
|
Spécifications (catégorie de P)
|
|
Nombre de la Manche
|
|
2X2
|
2X4
|
2X8
|
2X16
|
2X32
|
2X64
|
|
Longueur d'onde d'opération
|
nanomètre
|
1260~1650
|
|
Perte par insertion (maximum)
|
DB
|
4,3
|
7,6
|
11,0
|
14,8
|
17,9
|
21,5
|
|
Uniformité (maximum)
|
DB
|
0,8
|
1,0
|
1,2
|
1,5
|
1,8
|
2,0
|
|
Perte de personne à charge de polarisation
|
DB
|
0,2
|
0,3
|
0,3
|
0,3
|
0,3
|
0,5
|
|
Perte de retour
|
DB
|
≥50
|
|
Directivité
|
DB
|
≥50
|
|
Température de fonctionnement
|
℃
|
-40~+85
|
|
Température de stockage
|
℃
|
-40~+85
|
Note : Toutes les données ci-dessus n'incluent pas des connecteurs.
L'information de commande
|
PLC
|
|
|
|
|
|
|
|
|
Port
|
Type de fibre
|
Entrée
|
Sortie
|
Longueur de tresse
|
Connecteur
|
|
PLC
|
0102=1x2
0104=1x4
0108=1x8
0116=1x16
0132=1x32
0164=1x64
0204=2x4
0208=2x8
0216=2x16
0232=2x32
0264=2x64
|
1=G652D, 2=G657A
|
L=900µm desserrent le tube, S=2.0mm, R=3.0mm, 0=Adapter
|
L=900µm desserrent le tube, S=2.0mm, R=3.0mm, 0=Adapter
|
05-20=0.5--2.0m, 0=Adapter, X=Others
|
FU=FC/UPC, FA=FC/APC, SU=SC/UPC, SA=SC/APC, ST=ST/UPC, LU=LC/UPC, LA=LC/APC, 00=None, X=Others
|
Nous pouvons produire beaucoup de publications périodiques des diviseurs de PLC comprenant
1X2, 1X4, 1X8, 1X16, 1X32, 1X64, 2X4, 2X8, 2X16, 2X32, 2X64 avec le paquet suivant
Diviseur nu de PLC de fibre
Diviseur optique de PLC de fibre de Blockless
Diviseur optique de PLC de fibre de module d'ABS
Diviseur optique de PLC de boîte de LGX
Diviseur de PLC de boîte de cassette
Type diviseur de palette de PLC
Diviseur de fibre optique de PLC de bâti de support pour l'application de PON
Diviseurs de PLC de bâti de mur
Avantages
1. produits de haute qualité garantis
2. Vitesse rapide de la livraison
3. expédition de sécurité
4. Réponse rapide dans 24hours
Nous livrons des produits et nous fournissons le service efficace pour vous !
